PRZEWÓD DO PROGRAMOWANIA Adapter USB do CB32 ELMES USB-RS

Adapter USB do CB32

Opis programu „Elmes CB32 configurator”.

FAQ

1.      Do czego służy program „CB32 configurator” ?

2.      Czym połączyć centralę CB32 z komputerem PC ?

3.      Jak zainstalować aplikację: „CB32 configurator” ?

4.      Jak przełączyć centralę CB32 w tryb komunikacji z komputerem ?

5.      Jak używać aplikacji „CB32 configurator” ?

6.      Problemy, które mogą wystąpić.

1.            Do czego służy program „CB32 configurator” ?

Program służy do konfigurowania centrali CB32. Pozwala również uaktualnić jej oprogramowanie, (ang. firmware). Dotyczy to wersji centrali od 3.00. Uaktualnienie z wersji 2.xx do 3.00 możliwe jest wyłącznie u producenta.

*Program do obsługi CB32 przez komputer PC. (KONFIGURATOR)

2.            Czym połączyć centralę CB32 z komputerem PC ?

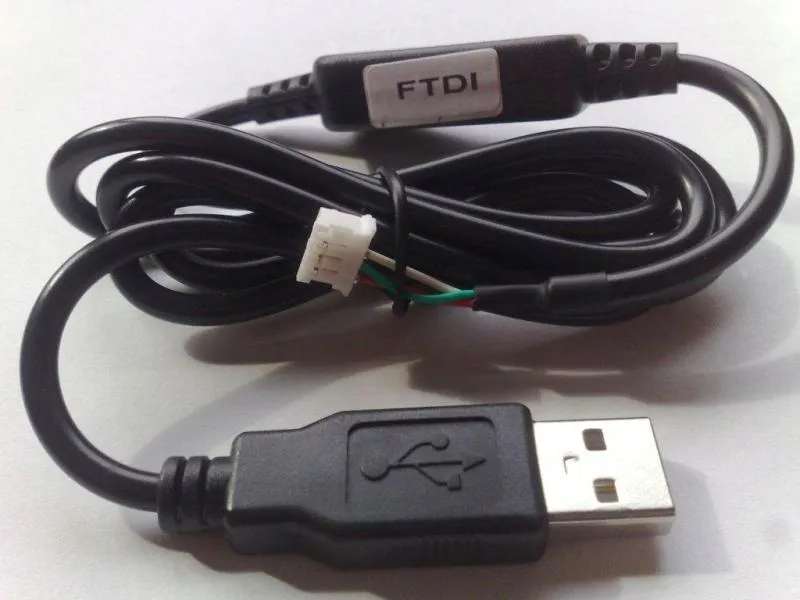

Do podłączenia służy kabel-konwerter USB-RS. Kabel ten posiada wbudowany układ scalony, który zamienia sygnały występujące na złączu USB na sygnały RS232 o poziomach 0/3,3V wymagane przez centralę. W kabel taki można zaopatrzyć się w firmie Elmes Elektronik. W zależności od rodzaju zastosowanego w kablu układu scalonego (patrz oznaczenie kabla („FTDI” albo „Profilic”), procedura instalacji jest różna:

·     Dla kabli z układem Profilic, najpierw należy zainstalować sterowniki poprzez uruchomienie odpowiedniego pliku .exe znajdującego się w katalogu ..USB cable driversprofilic, a następnie podłączyć kabel do portu USB komputera.

·     Dla kabli z układem FTDI, najpierw należy podłączyć kabel do portu USB komputera. System powinien wykryć nowe urządzenie: „USB Serial Converter”. Następnie system zapyta o sterowniki do tego urządzenia – w odpowiedzi na pytanie:

„Czy system Windows może połączyć się z witryną Windows Update aby wyszukać sterowniki ?”

należy wybrać opcję: „Nie, nie tym razem”, a w odpowiedzi na kolejne pytanie należy wybrać opcję:

„Zainstaluj z listy lub określonej lokalizacji”. Następnie należy podać tę lokalizację, czyli:

„..USB cable driversFTDI”.

Chwilę później system wykryje kolejne urządzenie: „USB Serial Port”. W tym przypadku  postępujemy identycznie jak poprzednio.

Po zainstalowaniu w komputerze pojawi się dodatkowy port COM (zwykle COM3 lub COM4).

*Sterowniki usb do kabli. (USB STEROWNIKI)

3.            Jak zainstalować aplikację: „CB32 configurator” ?

Aplikacja jest dostępna w postaci skompresowanej. Po rozpakowaniu i uruchomieniu instaluje się domyślnie w katalogu:

„C:Program FilesElmesElmes CB32 configurator”,a (katalog można zmienić)

a w menu Start tworzony jest skrót do uruchamiania aplikacji.

4.            Jak przełączyć centralę CB32 w tryb komunikacji z komputerem ?

Przed podłączeniem centrali CB32 do komputera należy upewnić się, że zasilanie centrali jest wyłączone (także akumulatory), a kabel USB-RS nie jest podpięty do komputera.

1.    podłączyć kabel USB-RS do centrali,

2.    podłączyć drugą stronę kabla do portu USB komputera,

3.    trzymając naciśnięty klawisz 2 centrali włączyć jej zasilanie.

Na wyświetlaczu LCD centrali powinien migać znak: „?”. Jeśli tak nie jest, należy ponownie wykonać pkt 3 wyżej (wyłączyć zasilanie centrali i trzymając klawisz 2 ponownie je włączyć).

5.            Jak używać aplikacji „CB32 configurator” ?

Pierwszym krokiem po uruchomieniu aplikacji jest wybór portu szeregowego COM do komunikacji z centralą CB32 (menu Opcje). Należy oczywiście wybrać ten port, na którym zainstalowany został wcześniej kabel USB-RS. Kabel musi być podłączony do komputera, inaczej nie pojawi się na liście do wyboru.

Po wybraniu portu można przystąpić do konfigurowania centrali. Można zacząć od wczytania aktualnych ustawień z centrali lub też od razu przystąpić do wpisywania nowych. Można również wczytać ustawienia z wcześniej zapisanego pliku dyskowego.

Po ustawieniu wszystkich parametrów można je wysłać do centrali. Warto też zapisać je na dysk, jako archiwum. Ustawienia są przechowywane w plikach tekstowych (rozszerzenie: *.txt)

Z poziomu aplikacji nie da się ustawić wszystkiego. Aplikacja nie umożliwia:

1.    programowania detektorów bezprzewodowych i pilotów do pamięci CB32,

2.    przypisania haseł użytkownikom,

3.    ustawienia zegara.

Powyższe czynności należy wykonać po uruchomieniu centrali, z poziomu jej menu.

Aplikacja pozwala również na aktualizację oprogramowania centrali (ang. firmware upgrade). Plik z nowym firmware (rozszerzenie .

Uwaga. Centrala nie wychodzi automatycznie z trybu komunikacji z komputerem po zakończeniu konfigurowania lub uaktualniania centrali. Aby wyjść z tego trybu należy wyłączyć zasilanie centrali.

Jeśli po ponownym włączeniu centrali, centrala nie startuje normalnie, ale samoczynnie wchodzi do trybu komunikacji z PC-tem (miga: „?” na wyświetlaczu LCD), oznacza to, że ostatnia próba uaktualnienia oprogramowania (firmware) centralki nie powiodła się - czynność tę należy powtórzyć.

6.            Problemy, które mogą wystąpić.

1.    Aplikacja „CB32 configurator” nie uruchamia się. Przyczyną może być brak zainstalowanego komponentu: „Microsoft .NET Framework 2.0”.

2.    Przy próbie wysyłania lub odbioru danych z CB32 pojawia się komunikat:

                                                    „Przekroczony czas”.

Przyczyny mogą być następujące:

a.        w menu „Opcje” wybrano niewłaściwy port, np. COM1, zamiast COM3 (COM1 ustawia się domyślnie przy pierwszym uruchomieniu),

b.       centrala nie jest w trybie komunikacji z komputerem – nie miga znak: „?” na LCD,

c.        kabel USB-RS nie jest podłączony do centrali lub jest uszkodzony,

d.       wersja centrali jest wcześniejsza niż 3.00.

Jeżeli żaden z powyższych przypadków nie występuje, należy rozłączyć, a następnie ponownie włączyć wtyk USB do komputera.

3.    Przy próbie wysyłania lub odbioru danych z CB32 pojawia się komunikat:

                                                    „Access to port COMx is denied”.

Powodem wystąpienia tego błędu może być to, że inna aplikacja używa tego portu. Np. Aby wyeliminować ten problem, można spróbować

a)        odczekać trochę - kilka lub kilkanaście sekund - i spróbować ponownie.

b)       zmienić numer portu COM (patrz pkt 2),

c)        wyłączyć blokującą port aplikację,

4.    Przy próbie wysyłania lub odbioru danych z CB32 pojawia się komunikat:

                                                    „The port ‘COM3’does not exist”.

Ten błąd występuje wówczas, gdy po wybraniu w menu „Opcje” portu COM3, kabel został odłączony od komputera.
